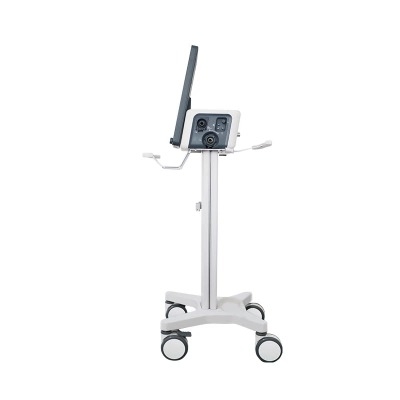

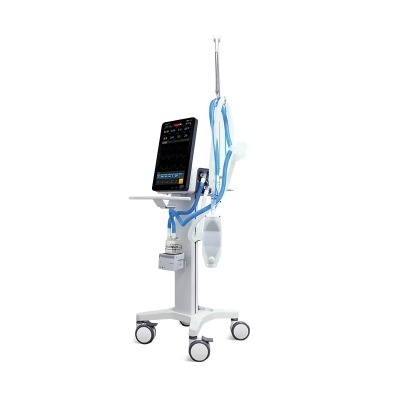

Máy thở, Model: LYRA x2, Hãng: Axcent medical

Máy thở

Model: LYRA x2

Hãng: Axcent medical - Đức

Xuất xứ: Đức

Thông số kỹ thuật

Thông số vật lý
- Kích thước: 327 mm x 310 mm x 493 mm
- (L x W x H): 664 mm x 600 mm x 1520 mm
- (với xe đẩy)
- Khối lượng: Xấp xỉ 12.0 kg, Xấp xỉ 33.0 kg (với
- xe đẩy)

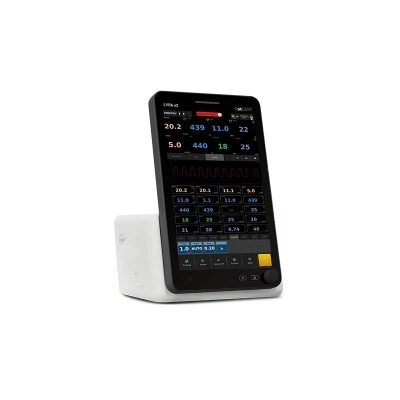

Màn hình
- Kích thước màn hình: Cảm ứng TFT ma trận hoạt động màu 18,3 inch
- Độ phân giải màn hình (H) x (V): 1080 x 1980 pixel, Độ sáng: Có thể điều chỉnh
Thông số kỹ thuật thông khí
- Loại bệnh nhân: Người lớn, Trẻ em, Trẻ sơ sinh
- Chế độ thông khí xâm lấn:
  - VCV (Thông khí kiểm soát thể tích)
  - PCV (Thông khí kiểm soát áp lực)
  - VSIMV (Thông khí bắt buộc ngắt quãng đồng
  - bộ thể tích)
  - PSIMV (Thông khí bắt buộc ngắt quãng đồng
  - bộ áp lực)
  - CPAP/PSV (Thở áp lực dương liên tục /
  - Thông khí kiểm soát áp lực)
  - PRVC (Phương thức kiểm soát thể tích điều
  - khiển áp lực)
  - V + SIMV (PRVC + SIMV)
  - BPAP (Thông khí với hai ngưỡng áp lực
  - dương)
  - APRV (Thông khí xả áp lực đường thở)）
  - Thông khí ngưng thở
- Chế độ thông khí không xâm lấn:
  - CPAP (Thở áp lực dương liên tục )
  - PCV (Thông khí kiểm soát áp lực)
  - PPS (Proportional Pressure Support)
  - S/T (Spontaneous and Timed)
  - VS (Volume Support)
Các thông số được kiểm soát
- O2%: 21-100% (khoảng tăng 1%)
- VT (Thể tích khí lưu thông): người lớn: 100-2000 mL (khoảng tăng 10 mL) / Trẻ em: 20-300 mL / trẻ sơ sinh: 2-300 mL (khoảng tăng 1 mL)
- f (Tần suất thông khí): 1-80 bpm / trẻ sơ sinh: 1-150 bpm (khoảng tăng 1 bpm)
- fSIMV (Tần suất thông khí ở chế độ SIMV):
- 1-80 bpm / trẻ sơ sinh: 1-150 bpm (khoảng tăng 1 bpm)
- Khoảng I:E: 4:1-1:10 (khoảng tăng 0.5)
- Tinsp (Thời gian hít vào): 0.20-10 s (khoảng tăng 0.05 s)
- Tslope (Thời gian tăng áp suất): Thigh 0-2.00 s (khoảng tăng 0.05 s)
- Tlow: 0.2-30 s (khoảng tăng 0.1 s)
- Tpause: 0.2-30 s (khoảng tăng 0.1 s) ΔPinsp:
- 5%-60 cm H2O (khoảng tăng 1 cm H2O), Off
- ΔPsupp: 0-60 cm H2O (khoảng tăng 1 cm H2O)
- Phigh: 0-60 cm H2O (khoảng tăng 1 cm H2O)
- Plow: 0-45 cm H2O (khoảng tăng 1 cm H2O)
- PEEP: 1-45 cm H2O (khoảng tăng 1 cm H2O), tắt
- Flow trigger: 0.5-15 L/min (khoảng tăng 0.1 L/ min)
- Pressure trigger: -10 to -0.5 cm H2O (khoảng tăng 0.5 cm H2O)
- Exp% (mức kết thúc thở ra): 10-85% (khoảng tăng 5%), tự động
- CPAP: 4-25 cm H2O (khoảng tăng 1 cm H2O)
- EPAP: 4-25 cm H2O (khoảng tăng 1 cm H2O)
- IPAP: 4-20 cm H2O (khoảng tăng 1 cm H2O)
- Rise time: 1-5 (khoảng tăng 1)
- Ramp time: 5-45 min (khoảng tăng 5 min), tắt
- Min P (VS tối thiểu IPAP): 5-30 cm H2O (khoảng tăng 1 cm H2O)
- Max P (VS tối đa IPAP): 6-40 cm H2O (khoảng tăng 1 cm H2O)
- Max P (PPV giới hạn áp lực tối đa): 5-40 cm H2O (khoảng tăng 1 cm H2O)
- Max V (PPV Giới hạn thể tích tối đa): 200-3500 mL (khoảng tăng 5 ml)
- Max E: 0-100 cm H2O/L (khoảng tăng 1 cm H2O/L)
- Max R: 0-50 cm H2O/L (khoảng tăng 1 cm H2O/L)
- PPV%: 0%-100% (khoảng tăng 1%)
Thông khí ngưng thở
- Vtvapnea: Người lớn: 100-2000 mL (khoảng tăng 10 mL) / Trẻ em: 20-300 mL / Trẻ sơ sinh: 2-300 mL (khoảng tăng 1 mL)
- ΔPapnea: 5-60 cm H2O (khoảng tăng 1 cm H2O)
- Fapnea: 1-80 bpm (khoảng tăng 1 bpm)
- Apnea Tinsp: 0.20-10 s (khoảng tăng 0.05 s)
Thở dài
- Công tắc thở dài: Bật, Tắt
- Khoảng thời gian: 20 giây-180 phút (khoảng tăng 1 giây từ 20 đến 59 giây, khoảng tăng 1 phút từ 1 đến 180 phút)
- Chu kỳ thở dài: 1-20 (gia số 1)
- Δint.PEEP: 1-45 cm H2O (khoảng tăng 1 cm H2O), Tắt
Tuân thủ đồng bộ ống nội khí quản
- Loại ống: ống ET Tube, ống Trach Tube, Disable STRC
- I.D. ống: người lớn 5.0-12.0 mm (khoảng tăng 0.5 mm) / trẻ em: 2.5-8.0 mm (khoảng tăng 0.5 mm)
- Koảng bù: 0-100% khoảng tăng 1%)
- Công tắc tuân thủ thở ra: Bật, Tắt
Độ chính xác điều khiển
- % O2: ± (3 vol.% + 1% cài đặt)
- TV: ± (10 mL + 10% cài đặt) (BTPS)
- Tinsp: ± 0,1 s hoặc ± 10% cài đặt, tùy theo giá trị nào lớn hơn
- I: E: 2: 1 đến 1: 4: ± 10% cài đặt, phạm vi khác: ± 15% cài đặt
- f: ± 1 bpm
- fSIMV: ± 1 bpm
- Tslope: ± (0,2 giây + 20% cài đặt)
- PEEP: ± (2,0 cm H2O + 5% cài đặt)
- ΔPinsp: ± (2,0 cm H2O + 5% cài đặt)
- ΔPsupp: ± (2,0 cm H2O + 5% cài đặt)
- Phigh: ± (2,0 cm H2O + 5% cài đặt)
- Plow: ± (2,0 cm H2O + 5% thiết lập)
- Thigh: ± 0,2 s hoặc ± 10% cài đặt, tùy theo giá trị nào lớn hơn
- Tlow: ± 0,2 s hoặc ± 10% cài đặt, tùy theo giá trị nào lớn hơn
- Pressure Trigger (Kích hoạt áp suất): ± (1,0 cm H2O + 10% cài đặt)
- Flow Trigger (Kích hoạt dòng): ± (1,0 L / phút + 10% cài đặt)
- Δint.PEEP: ± (2,0 cm H2O + 5% cài đặt)%
- Exp: ± 10%
- CPAP: ± (2,0 cm H2O + 5% cài đặt)
- EPAP: ± (2,0 cm H2O + 5% cài đặt)
- IPAP: ± (2,0 cm H2O + 5% cài đặt)
- Thời gian tăng: -
- Thời gian dốc: ± 1 s
- Min P (VS IPAP tối thiểu): ± (2,0 cm H2O + 5% cài đặt)
- Max P (VS IPAP tối đa): ± (2,0 cm H2O + 5% cài đặt)
- Max P (giới hạn áp suất tối đa PPV): ± (2,0 cm H2O + 5% cài đặt)
- Max V (giới hạn âm lượng tối đa PPV): ± 15% cài đặt
- Max E: -
- Max R: -
- Fapnea: ± 1 bpm
- ΔPapnea: ± (2,0 cm H2O + 5% cài đặt)
- Tvapnea: ± (10 mL + 10% cài đặt) (BTPS)
- Apnea Tinsp: ± 0,1 s hoặc ± 10% cài đặt, tùy theo giá trị nào lớn hơn
Theo dõi độ chính xác
- Áp suất đường thở (Ppeak, Pplat, Pmean, PEEP, PAP, EPAP): ± (2 cm H2O + 4% giá trị thực tế)
- Thể tích khí lưu thông (Tvi, Tve, TVe / IBW, TVe spn):
- 0 ml -100 ml: ± (10 ml + 3% số đọc thực) (BTPS) / 100 ml - 4000 ml: ± (3 ml + 10% số đọc thực) (BTPS)
- Thể tích phút (MV, MVspn, Mvleak): ± 0,3 L / phút hoặc ± 8% giá trị đọc thực tế, tùy theo giá trị nào lớn hơn (BTPS)
- Tần suất (ftotal, fmand, fspn): ± 5% giá trị đọc hoặc ± 1 bpm, tùy theo giá trị nào lớn hơn
- Oxy hít vào (FiO2): ± (2,5 vol.% + 2,5% giá trị đọc thực tế)
- Sức cản: 0 đến 50: ± 10 cm H2O / L / s Phạm vi khác: 50% số đọc thực tế
- Tuân thủ: 25% số đọc thực tế hoặc ± 10 ml / cm H2O, tùy theo giá trị nào lớn hơn
- RSBI: 0 đến 999 1 / (phút * L): ± (3 1 / (phút * L) ± 15% giá trị đọc thực tế)
- WOB: -
- NIF: ± (2 cm H2O + 4% giá trị đọc thực tế)
- P0.1: ± (2 cm H2O + 4% giá trị đọc thực tế)
- PEEPi: -
- Rcexp:
Cài đặt báo động
- Thể tích khí lưu thông: Cao / Thấp
- Thể tích phút: Cao / Thấp
- Áp suất đường thở: Cao / Thấp
- Tần suất: Cao / Thấp
- Oxygen hít vào (FiO2): Cao / Thấp
- etCO2: Cao / Thấp
- Thời gian báo động ngưng thở: 5-60
Xu hướng (trend)
- Loại: Bảng, Hình ảnh
- Thời lượng: 72 giờ
- Nội dung: Thông số màn hình, cài đặt thông số (Cài đặt chế độ thông khí và các thông số)
Liệu pháp oxy lưu lượng cao
- Các thông số điều khiển:
  - % O2: 21-100% (gia số 1%)
  - Lưu lượng: 4-60 L / phút
- Độ chính xác được kiểm soát:
  - % O2: ± (3 vol.% + 1% cài đặt)
  - Lưu lượng: ± (2 L / phút + 10% cài đặt) (BTPS)
Điều kiện môi trường
- Nhiệt độ: 5-40 ° C (hoạt động); -20 đến 60 ° C (lưu trữ và vận chuyển, cảm biến O2: -20 đến 50 ° C)
- Độ ẩm tương đối: 10-95% (hoạt động); 10-95% (lưu trữ và vận chuyển)
- Áp suất khí quyển: 62-106 kPa (hoạt động); 50-106 kPa (lưu trữ và vận chuyển)
Pin dự phòng
- Nguồn điện AC bên ngoài
- Điện áp đầu vào: 100-240 V
- Tần số đầu vào: 50/60 Hz
- Dòng điện đầu vào: Tối đa 2,5 A
- Cầu chì: T2.5 AH / 250 V
- Pin bên trong
- Số lượng pin: Một hoặc Hai (Tùy chọn)
- Loại pin: Pin Lithium-ion tích hợp, 11,25 VDC, 6400 mAh
- Thời gian chạy pin: 3 giờ (Được cung cấp bởi một pin mới được sạc đầy trong điều kiện làm việc tiêu chuẩn) / 6 giờ (Được cung cấp bởi hai pin mới được sạc đầy trong điều kiện làm việc tiêu chuẩn)
Khác
- Giao diện kết nối: RS-232, Ethernet, cổng
- USB, đầu nối máy phân tích CO2
- Cung cấp khí: O2
- (HPO) Đầu nối oxy: NIST (tùy chọn DISS)
- Áp suất cung cấp khí: 280-600 kP
